Perda de carga e comprimento equivalente

Perda de carga em uma tubulação refere-se à diminuição da pressão e vazão de um fluido (líquido ou gás) conforme ele flui ao longo do sistema devido a vários fatores como, diâmetro e comprimento da tubulação, números de curvas/joelhos e acessórios nas tubulações, ou seja, quanto menor o diâmetro, maior o comprimento, mais curvas e acessórios, maior será a perda de carga e, por conseguinte, menor a vazão.

Podemos observar isso ao fazermos uma experiência simples: coloque uma mangueira curta em uma torneira e marque o tempo que levará para encher um recipiente. Depois substitua a mangueira curta por uma comprida e repete a experiência.

Você observará que com a mangueira mais comprida levará mais tempo para encher o recipiente. Isso comprova que a vazão diminui.

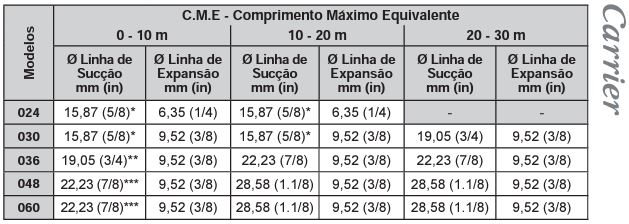

Portanto, a perda de carga influencia diretamente na capacidade térmica dos sistemas de refrigeração, pois quanto menor for a vazão do fluido refrigerante, menor será a capacidade de refrigeração do equipamento. Por isso, devemos respeitar o que vem orientando nos manuais de instalação. Os fabricantes informam as bitolas das tubulações e o comprimento equivalente máximo conforme figura abaixo.

Mas o que é comprimento equivalente?

Verificamos que quanto maior for o comprimento da tubulação, maior será a perda de carga e menor será a vazão, influenciando no rendimento do equipamento.

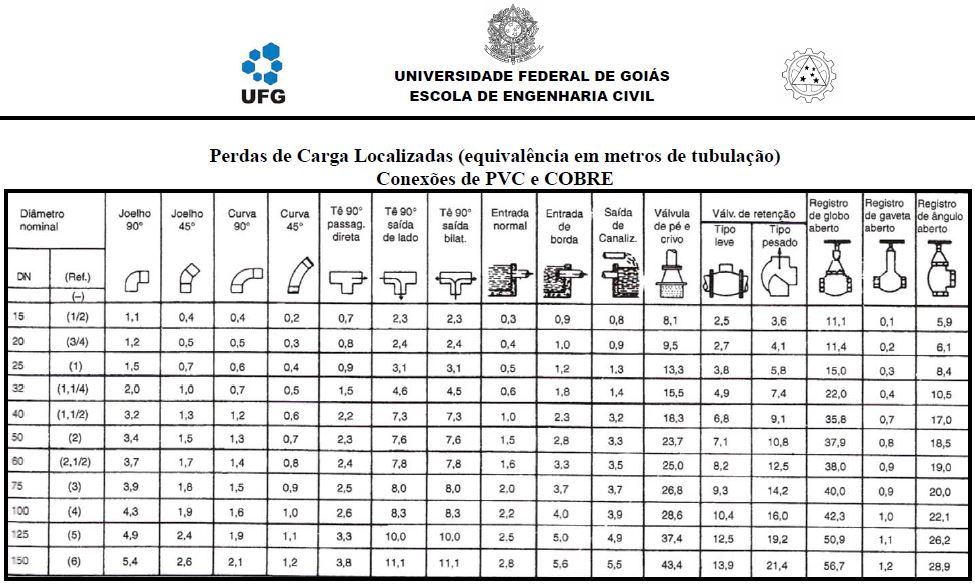

A tabela abaixo mostra que cada componente de uma tubulação provoca uma perda de carga que equivale a tantos metros de comprimento de tubo. O comprimento equivalente é a conversão de todos os componentes da tubulação em comprimento de tubos.
